ملاک انتخاب مدیا کانورتر فیبر نوری

سوالاتی که همه از کابران می‌پرسند:

• به دنبال راهنمای انتخاب مدیا کانورتر فیبر نوری هستید؟
• می‌خواهید بهترین دستگاه مناسب برای شبکه‌تان را انتخاب کنید؟

نگران نباشید! سایت آی تی تلکام قصد دارد شما را با بهترین راهنمای انتخاب مدیا کانورتر فیبر نوری آشنا کند. با ما در این نوشتار همراه باشید.

مدیا کانورتر فیبر نوری چیست؟

نکته اول در راهنمای انتخاب مدیا کانورتر فیبر نوری دانستن این مورد است که مدیا کانورتر فیبر نوری یکی از انواع تجهیزات شبکه است که در شبکه متصل می‌شود و سیگنال‌های موجود بین کابل فیبر نوری و دیگر انواع مدیای کابلی مانند کابل شبکه مسی UTP را تبدیل می‌کند.این دستگاه سیگنال‌های الکترونیکی را به سیگنال‌های نوری و بالعکس تبدیل می‌کند.

مدیا کانورتر شبکه مسی UTP و فیبر

کاربردهای مدیا کانورتر فیبر نوری

• افزایش عمر تجهیزات شبکه موروثی (قدیمی) و تجهیزات سیمی
• قابلیت اتصال انواع مختلف کابل (تبدیل سیگنال‌های الکترونیک و نوری)
  • کابل کواکس
  • BNC و Mini BNC
  • کابل UTP (زوج سیم) Cat 4, 5 & 6
  • کابل مسی RJ-45
  • فیبر مالتی مود
  • فیبر سینگل مود
  • ترانسیورهای طول موج استاندارد SFP، SFP+ و XSFP
  • ترانسیورهای CWDM اس اف پی (SFP)، و SFP+ و XSFP
  • کانکتورهای ST، SC، LC و MT-RJ
  • فیبر دوگانه و سینگل
• پشتیبانی از انواع پروتکل‌های مخابراتی
  • شبکه 10M، 100M، گیگابیت و 10G
  • 10G OTN (شبکه انتقال فیبری)
  • T1/E1/J1
  • T3/E3/DS3
  • سریال RS-232، RS-422، RS-485، RS-530
  • SONET (OC-3, OC-12, OC-48 & OC-96)
  • کانال فیبر
  • پروتکل شفاف (Protocol Transparent) پشتیبانی از داده‌ها تا نرخ 11.32 Gbps
• توسعه دامنه اتصالات در شبکه‌تان به واسطه استفاده از کابل فیبر نوری

زمانی که فاصله بین دو دستگاه شبکه بیش از فاصله انتقال کابل مسی باشد اتصال فیبر نوری مورد نیاز است. تبدیل مس به فیبر با استفاده از مدیا کانورتر به دو دستگاه شبکه دارای پورت‌های مسی اجازه می‌دهد تا در فواصل طولانی‌تر از طریق کابل فیبر نوری به هم متصل شوند.وقتی گستردگی LAN به چندین مکان گسترش پیدا کند، مدیا کانورترها در ایجاد اتصال LANهای چندگانه برای شکل‌گیری یک شبکه بزرگ مفید خواهند بود، منظور شبکه‌ای است که در یک شبکه جغرافیایی محدود گسترده شده است.شبکه درون ساختمان ابتدائا مبتنی بر کابل مسی است، مدیا کانورترها می‌توانند دسترسی LAN را بر فیبر سینگل مود با فیبر نوری 1550 nm تا ۱۶۰ کیلومتر افزایش دهد.

مدیا کانورتر فیبر نوری چگونه کار می‌کند؟

مدیا کانورترها در لایه فیزیکی شبکه کار می‌کنند. آن‌ها سیگنال‌های داده را از یک مدیا (مانند سیگنال الکترونیک در یک کابل مسی زوج سیم) دریافت می‌کنند و به مدیای دیگری (مانند پالس‌های نور در یک کابل فیبر نوری) تبدیل می‌کنند و در این حین برای دیگر دستگاه‌های موجود در شبکه نامرئی هستند.یکی از نکات ذکر شده در راهنمای انتخاب مدیا کانورتر فیبر نوری که باید بدانید این است که نصب مدیا کانورتر به سادگی نصب پچ کورد و کانکتور است.

مدیا کانورترها با اطلاعات پروتکل سطح بالا تداخلی ایجاد نمی‌کنند. این کار موجب می‌شود از کیفیت خدمات (QoS) و سوئیچینگ لایه 3 پشتیبانی کند.

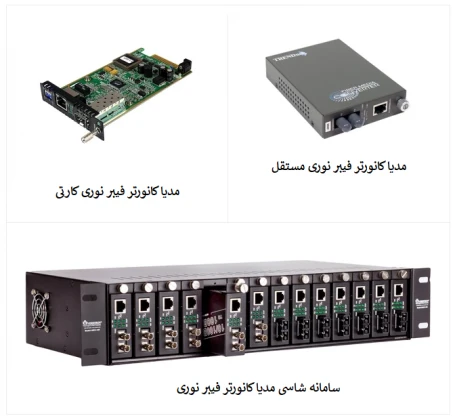

طرح‌های مدیا کانورتر فیبر نوری

• کانورترهای کارتی PC
• دستگاه‌های کوچک و مستقل
• سامانه‌های شاسی تراکم پورت بالا

راهنمای انتخاب مدیا کانورتر فیبر نوری مدیریتی و غیرمدیریتی

• مدیا کانورتر فیبر نوری غیرمدیریتی

یکی دیگر از نکات مهم در راهنمای انتخاب مدیا کانورتر فیبر نوری این است که مدیا کانورتر غیرمدیریتی اجازه برقراری یک ارتباط ساده را با دستگاه دیگر می‌دهد ولی امکان نظارت، شناسایی خطا و انجام تنظیمات شبکه را فراهم نمی‌کند.گزینه غیرمدیریتی یک گزینه عالی برای تازه کارها است و اگر می‌خواهید از راه اندازی کابل شبکه پلاگ اند پلی (plug & play) استفاده کنید مدیا کانورتر غیرمدیریتی گزینه فوق‌العاده‌ای است.تنظیمات را می‌توانید از طریق یک سوئیچ سخت افزاری DIP انجام دهید.

• مدیا کانورتر فیبر نوری مدیریتی

قیمت مدیا کانورتر مدیریتی بالاتر است ولی نظارت شبکه پیشرفته، شناسایی خطا، تنظیم از راه دور و عملکردهای دیگری را امکان پذیر می‌کند. مدیا کانورترهای مدیریتی عامل SNMP ( پروتکل آسان مدیریت شبکه) دارند که وضعیت‌شان را به مدیر NSM (سامانه مدیریت شبکه) گزارش می‌دهد. یک شبکه مدیریتی SNMP دارای ۳ مولفه اصلی است:

• دستگاه مدیریتی (مدیا کانورتر)
• عامل SNMP، نرم افزاری که بر دستگاه‌های مدیریتی اجرا می‌شود
• نرم افزار سامانه‌های مدیریت شبکه (NSM) که بر سیستم مدیر اجرا می‌شود (کامپیوتر اجرایی)

اکثر مدیا کانورترهای مدیریتی در شبکه‌های شرکتی از خدمات امنیت اعتباربخشی، اعطای اجازه و حسابداری (AAA) استفاده می‌کنند، از جمله TACACS+، RADIUS، LDAP، Kerberos، NIS و RSA.برای این‌که از هویت (ID) و پسوردها در برابر تجسس دیگر افراد حاضر در شبکه مراقبت بیشتری بشود، مدیا کانورترهای مدیریتی با پشتیبانی SSH، SNMPv3، Telnet و HTTPS جلسات (session) مدیریتی امن ارائه می‌کنند.این ویژگی‌ها در زمان مدیریت فایروال‌های شرکتی، سوئیچ‌ها و روترها استفاده می‌شود.

مدیا کانورترهای صنعتی و تجاری

• مدیا کانورترهای تجاری

این نوع مدیا کانورتر در محیط‌های کنترل شده‌ای مانند ادارات استفاده می‌شوند. رتبه‌بندی دمای مدیاکانورتر تجاری عبارت است از 0 تا 40 درجه سانتیگراد.این دستگاه‌ها به راحتی در محفظه‌های تجهیزات نصب نمی‌شوند و معمولا دارای ورودی برق تکی هستند.

• مدیا کانورترهای صنعتی

این دستگاه‌ها در محیط‌های گرم، شرجی، مستعد ارتعاش و از نظر الکتریکی پر از نویز استفاده می‌شوند. بازه دمایی فعالیت مدیاکانورتر صنعتی عبارت است از -40 تا +85 درجه سانتیگراد.کانورترهای صنعتی دارای محفظه‌های پوشیده‌ای هستند و با استفاده دین ریل یا پنل ماونت به راحتی درون محفظه‌های تجهیزات نصب می‌شوند. آن‌ها دارای پاور اضافی نیز هستند.

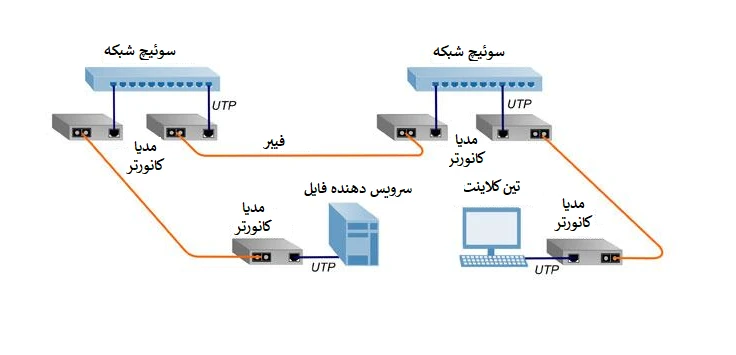

• مدیا کانورتر مس به فیبر

این نوع استفاده نشان می‌دهد چطور از مدیاکانورترهای فیبر نوری برای ایجاد یکپارچگی کامل مدیاهای مختلف استفاده کنیم. مدیا کانورتر مس به فیبر برای ایجاد اتصال بین دو سوئیچ شبکه مس از طریق فیبر استفاده می‌شود.

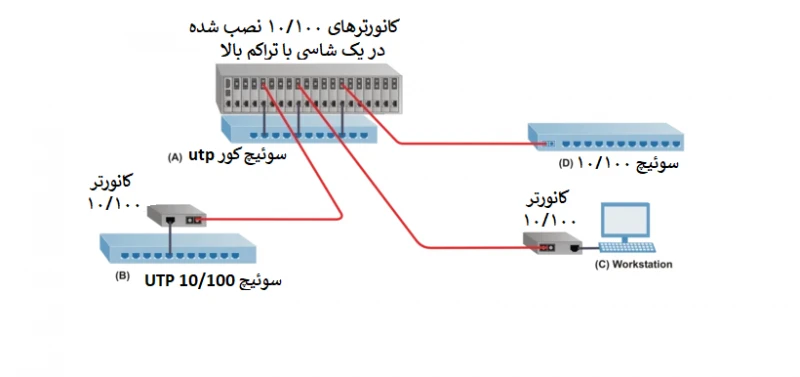

مدیا کانورتر مس به فیبر برای توزیع از طریق فیبر با تراکم بالا

در این راستا، مدیا کانورترهای کابل مسی به فیبر برای توزیع فیبر تراکم بالا از مرکز شبکه (A) در یک شاسی توان مضاعف نصب می‌شوند.

• سوئیچ کارگروه UTP (B) از طریق فیبر به مرکز شبکه دارای یک مدیا کانورتر مستقل متصل می‌شود
• مدیا کانورتر دیگر یک پورت UTP کامپیوتر را در کاربست فیبر به دسکتاپ متصل می‌کند (C)
• سوئیچ شبکه (D) مستقیما از طریق فیبر به ماژول فیبر نوری موجود در مرکز شبکه متصل می‌شود.

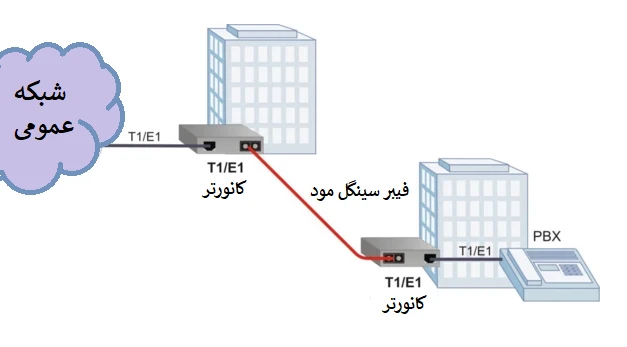

مدیا کانورتر T1/E1 TDM روی فیبر

کانورترهای T1/E1 یا (T3/E3) به صورت جفتی عمل می‌کنند و فاصله مدارهای TDM را روی فیبر افزایش می‌دهد. لینک‌های فیبر را می‌توان با استفاده از فیبر سینگل مود تا 120 کیلومتر افزایش داد.در این نوع کاربست، برای بسط دادن نقطه علامت گذاری شده (جایی که کابل کشی ارائه دهنده آن سرویس به پایان مي‌رسد) به دیگر ساختمان‌های مسکونی با استفاده از فیبر از یک جفت مدیا کانورتر T1/E1 استفاده می‌شود.

مدیا کانورتر سریال (Rs-232، 422، 485، 530) روی فیبر

کانورترهای سریال به فیبر امکان توسعه فیبر را برای اتصالات سریال پروتکل مسی فراهم می‌کند.آن‌ها می‌توانند به صورت اتوماتیک نرخ باد سیگنال دستگاه سریال فول دوپلکس را شناسایی کنند و از تنظیمات نقطه به نقطه و چند نقطه‌ای پشتیبانی می‌کند.در این مثال، یک جفت کانورتر RS-232، اتصال سریال را بین کامپیوتر و سرور ترمینال فراهم می‌کند.

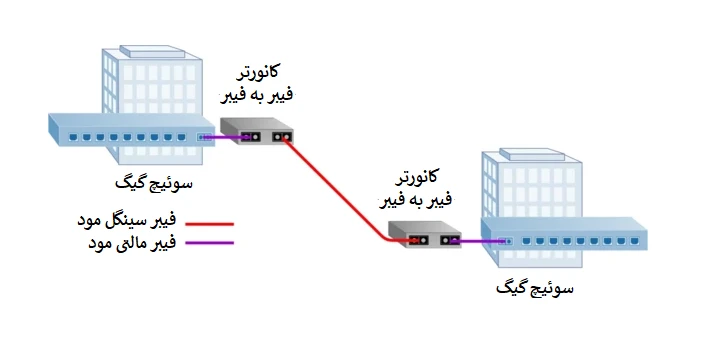

مدیا کانورتر مالتی مود به سینگل مود

شبکه‌های سازمانی غالبا در موارد ذیل مستلزم تبدیل از فیبر مالتی مود به فیبر سینگل مود هستند:

• تجهیزات شبکه موروثی از فیبر مالتی مود استفاده می‌کنند و اتصال به تجهیزات فیبر سینگل مود ضروری است
• یک ساختمان دارای تجهیزات فیبر مالتی مود است، در حالی‌که ارتبا با ارائه دهنده سرویس به صورت سینگل مود است.
• در یک مجموعه ساختمان دانشگاهی تجهیزات فیبر مالتی مود وجود دارد در حالی‌که بین ساختمان‌ها از فیبر سینگل مود استفاده می‌شود.

مدیا کانورتر فیبر به فیبر می‌تواند یک شبکه فیبر مالتی مود را از طریق فیبر سینگل مود تا 160 کیلومتر گسترش دهد.

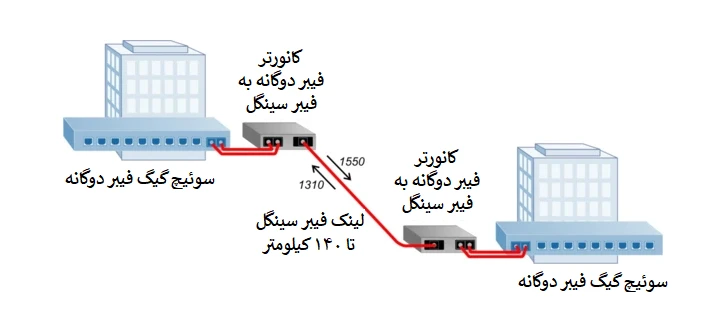

مدیا کانورتر فیبر دوپلکس به فیبر سینگل

ما در برخی شبکه‌ها، بسته به نوع تجهیزات و فیبر نصب شده در آن‌ها، نیازمند ایجاد تبدیل بین فیبر دوپلکس و فیبر سینگل هستیم.فیبر سینگل، سینگل مود است و با طول موج دوسویه حرکت می‌کند که غالبا به آن‌ها BIDI گفته می‌شود. فیبر سینگل BIDI معمولا از طول موج 1310 nm و 1550 nm بر همان رشته فیبر ولی در جهت مخالف استفاده می‌کند.در این نوع استفاده، دو سوئیچ فیبر دوگانه از طریق فیبر سینگل به هم متصل می‌شوند. از آن‌جایی‌که فیبر سینگل BIDI از دو طول موج جداگانه در یک رشته فیبر استفاده می‌کند، انتقال دهنده (Tx) در یک سوی لینک فیبر باید با دریافت کننده (Rx) در آن سوی لینک، و بالعکس، سازگار باشد.
