سوئیچ شبکه مدیریتی لایه ۳ با پورت‌های گیگابیت و ۱۰ گیگابیت

این سوئیچ شبکه مدیریتی لایه ۳ برای ایجاد، توسعه و مدیریت زیرساخت‌های شبکه حرفه‌ای طراحی شده است؛ تجهیزی که علاوه بر ارائه تعداد مناسبی پورت مسی، امکان استفاده از ارتباطات فیبر نوری با سرعت‌های بالاتر را نیز فراهم می‌کند. ساختار آن شامل ۱۶ پورت RJ45 با سرعت‌های ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه، ۸ پورت Combo گیگابیت RJ45 و SFP و چهار پورت SFP+ با پشتیبانی از سرعت‌های ۱، ۲.۵ و ۱۰ گیگابیت بر ثانیه است. این ترکیب، انعطاف بالایی برای اتصال تجهیزات نهایی، لینک‌های فیبر نوری و ارتباطات پرظرفیت بین بخش‌های مختلف شبکه ایجاد می‌کند.

این محصول صرفاً یک سوئیچ لایه ۲ نیست و مجموعه‌ای از قابلیت‌های مسیریابی لایه ۳ را نیز در اختیار مدیر شبکه قرار می‌دهد. پشتیبانی از مسیریابی ایستای IPv4 و IPv6، مسیریابی بین شبکه‌های مجازی، RIP نسخه‌های ۱ و ۲، OSPF نسخه ۲، مسیریابی مبتنی بر سیاست و VRRP باعث می‌شود بتوان از آن در ساختارهای پیچیده‌تر شبکه استفاده کرد. ظرفیت سوئیچینگ ۲۵۶ گیگابیت بر ثانیه و نرخ ارسال ۱۱۲ میلیون بسته در ثانیه، این سوئیچ را برای پردازش حجم قابل توجهی از ترافیک مناسب می‌کند. حافظه بافر ۱۲ مگابایتی، جدول آدرس MAC با ظرفیت ۱۶ هزار آدرس و پشتیبانی از فریم‌های تا ۱۲ کیلوبایت نیز برای مدیریت مؤثر ترافیک در شبکه‌های پرترافیک در نظر گرفته شده‌اند.

در کنار توان پردازشی، امکانات مدیریتی، امنیتی، افزونگی و کنترل کیفیت خدمات، این محصول را به گزینه‌ای مناسب برای شبکه‌های سازمانی، مراکز داده، زیرساخت‌های ارتباطی، شبکه‌های چندبخشی و محیط‌هایی تبدیل می‌کند که به کنترل دقیق ترافیک و قابلیت توسعه نیاز دارند. وجود پورت کنسول، درگاه USB، مدیریت تحت وب امن، SNMP و امکانات عیب‌یابی نیز مدیریت روزمره شبکه را ساده‌تر می‌کند.

ویژگی‌ها و قابلیت‌های فنی سوئیچ شبکه لایه3 24پورت

ساختار پورت‌های این سوئیچ با هدف ایجاد انعطاف در طراحی شبکه شکل گرفته است. ۱۶ پورت RJ45 از سرعت‌های ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه پشتیبانی می‌کنند و برای اتصال تجهیزات معمول شبکه مورد استفاده قرار می‌گیرند. 8 پورت ترکیبی نیز امکان استفاده از اتصال گیگابیتی مسی یا فیبر نوری را فراهم می‌کنند. در بخش بالادستی شبکه، چهار پورت SFP+ قرار گرفته‌اند که از سرعت‌های ۱، ۲.۵ و ۱۰ گیگابیت بر ثانیه پشتیبانی می‌کنند. به این ترتیب می‌توان از این درگاه‌ها برای ایجاد لینک‌های پرظرفیت میان سوئیچ، سرور یا سایر تجهیزات زیرساختی استفاده کرد.

ظرفیت سوئیچینگ ۲۵۶ گیگابیت بر ثانیه در کنار نرخ ارسال ۱۱۲ میلیون بسته در ثانیه، توان پردازشی مناسبی برای شبکه‌های پرترافیک فراهم می‌کند. دستگاه از روش ذخیره و ارسال برای پردازش بسته‌ها استفاده می‌کند و حافظه بافر ۱۲ مگابایتی آن به صورت اشتراکی میان پورت‌های در حال استفاده تخصیص می‌یابد. جدول آدرس MAC با ظرفیت ۱۶ هزار آدرس نیز امکان مدیریت تعداد زیادی از تجهیزات متصل را فراهم کرده و پشتیبانی از فریم‌های تا ۱۲ کیلوبایت برای انتقال بسته‌های بزرگ‌تر کاربرد دارد.

در بخش لایه ۲، امکانات کاملی برای تفکیک و کنترل ترافیک ارائه شده است. پشتیبانی از 802.1Q، QinQ، شبکه مجازی مبتنی بر IP، MAC و پروتکل، شبکه مجازی صوتی و نگاشت شبکه مجازی، امکان ایجاد ساختارهای منطقی مستقل در یک زیرساخت فیزیکی مشترک را فراهم می‌کند. همچنین کنترل ترافیک پخشی، چندپخشی و تک‌پخشی ناشناخته از طریق قابلیت کنترل طوفان، مانع از اشغال غیرضروری منابع شبکه توسط ترافیک غیرعادی می‌شود.

برای افزایش پایداری ارتباطات، سوئیچ از LACP و تجمیع لینک دستی پشتیبانی می‌کند و امکان ایجاد هشت گروه تجمیع با حداکثر هشت عضو در هر گروه وجود دارد. پروتکل‌های STP، RSTP و MSTP نیز برای جلوگیری از ایجاد حلقه در شبکه در دسترس هستند. علاوه بر این، ERPS مطابق استاندارد G.8032 با زمان بازیابی کمتر از ۵۰ میلی‌ثانیه، امکان طراحی مسیرهای حلقه‌ای افزونه و بازیابی سریع ارتباط را فراهم می‌کند.

یکی از نقاط قوت اصلی این محصول، قابلیت‌های کامل مسیریابی لایه ۳ است. مسیریابی ایستای IPv4 و IPv6، مسیریابی بین شبکه‌های مجازی، RIP نسخه‌های ۱ و ۲، OSPF نسخه ۲، مسیریابی مبتنی بر سیاست و VRRP به مدیر شبکه اجازه می‌دهند ساختارهای مسیریابی پیچیده‌تری را پیاده‌سازی کند. پشتیبانی از DHCP Client، DHCP Server، DHCP Snooping و DHCP Relay نیز مدیریت آدرس‌دهی و کنترل سرویس DHCP را در شبکه تسهیل می‌کند.

برای مدیریت ترافیک چندپخشی، قابلیت‌های IGMP Snooping نسخه‌های ۱، ۲ و ۳، MLD Snooping نسخه‌های ۱ و ۲، IGMP Querier، MLD Querier و ثبت چندپخشی در شبکه مجازی ارائه شده‌اند. این قابلیت‌ها به‌ویژه در شبکه‌هایی که سرویس‌های ویدئویی، صوتی یا جریان‌های چندپخشی دارند، به جلوگیری از انتشار غیرضروری ترافیک در پورت‌های مختلف کمک می‌کنند.

در بخش امنیت، امکاناتی مانند 802.1X، احراز هویت RADIUS و TACACS+، فهرست‌های کنترل دسترسی در سطوح لایه ۲، ۳ و ۴، کنترل دسترسی مبتنی بر MAC و TCP/UDP، قفل کردن آدرس‌های MAC، بازرسی پویا ARP و مقابله با حملات منع سرویس در نظر گرفته شده است. این قابلیت‌ها امکان اعمال سیاست‌های امنیتی مختلف برای کاربران، پورت‌ها و جریان‌های ترافیکی را فراهم می‌کنند.

قابلیت‌های کیفیت خدمات نیز امکان اولویت‌بندی ترافیک حساس را فراهم می‌کنند. محدودسازی نرخ ورود و خروج، QoS مبتنی بر پورت، DiffServ، استاندارد 802.1p، DSCP برای IPv4 و IPv6، اولویت‌بندی بر اساس آدرس MAC و IP و TCP/UDP و استفاده از الگوریتم‌های WRR و اولویت سخت‌گیرانه، ابزارهای لازم برای کنترل بهتر ترافیک را در اختیار مدیر شبکه قرار می‌دهند.

از نظر مدیریت و پایش، دستگاه از LLDP، SNMP نسخه‌های ۱، ۲c و ۳، RMON، آینه‌سازی پورت، آینه‌سازی چندبه‌یک برای ۲۴ پورت، آزمون کابل و Syslog پشتیبانی می‌کند. مدیریت تحت وب از طریق HTTPS با TLS 1.2 انجام می‌شود و انتقال فایل از طریق TFTP و HTTP نیز برای فرایندهایی مانند به‌روزرسانی میان‌افزار در دسترس است. وجود پورت کنسول و USB نیز امکان مدیریت مستقیم و انتقال فایل‌های پیکربندی یا میان‌افزار را فراهم می‌کند.

از نظر فیزیکی، دستگاه دارای ابعاد ۴۴۰ × ۲۹۰ × ۴۴.۵ میلی‌متر و وزن ۳.۲۵ کیلوگرم است و برای نصب در رک طراحی شده است. حداکثر مصرف توان آن ۱۵ وات و مصرف در حالت آماده‌به‌کار با لینک‌های قطع ۱۱ وات اعلام شده است. پشتیبانی از اترنت کم‌مصرف نیز در ساختار دستگاه وجود دارد. محدوده دمای کاری منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد و رطوبت نسبی حداکثر ۹۰ درصد بدون میعان، امکان استفاده از آن را در محیط‌های کاری متنوع فراهم می‌کند.

 کاربردهای سوئیچ شبکه مدیریتی لایه 3

شبکه‌های سازمانی بزرگ: این سوئیچ برای سازمان‌هایی که به تفکیک شبکه کاربران، سرورها، تلفن‌های تحت شبکه و سایر سرویس‌ها نیاز دارند مناسب است. ترکیب پورت‌های مسی، ترکیبی و SFP+ امکان اتصال تجهیزات مختلف را فراهم می‌کند و قابلیت‌های لایه ۳ مانند OSPF، RIP، VRRP و مسیریابی بین شبکه‌های مجازی، طراحی ساختارهای سازمانی پیچیده‌تر را امکان‌پذیر می‌سازد.

مراکز داده و اتاق‌های سرور: وجود چهار پورت SFP+ با سرعت حداکثر ۱۰ گیگابیت بر ثانیه برای ایجاد لینک‌های پرظرفیت در لایه بالادستی شبکه کاربرد دارد. ظرفیت سوئیچینگ ۲۵۶ گیگابیت بر ثانیه، جدول MAC با ظرفیت ۱۶ هزار آدرس و پشتیبانی از تجمیع لینک نیز برای محیط‌هایی که حجم زیادی از ترافیک بین سرورها و تجهیزات شبکه جریان دارد، اهمیت زیادی دارند.

شبکه‌های چندطبقه و چندبخشی: در ساختمان‌های اداری، دانشگاه‌ها و مجموعه‌های چندبخشی می‌توان از پورت‌های مسی برای اتصال کاربران و از پورت‌های فیبر برای برقراری ارتباط میان طبقات یا بخش‌های مختلف استفاده کرد. پشتیبانی از VLAN، مسیریابی بین VLANها و پروتکل‌های افزونگی، امکان ایجاد شبکه‌ای تفکیک‌شده و پایدار را بدون نیاز به تجهیزات متعدد فراهم می‌کند.

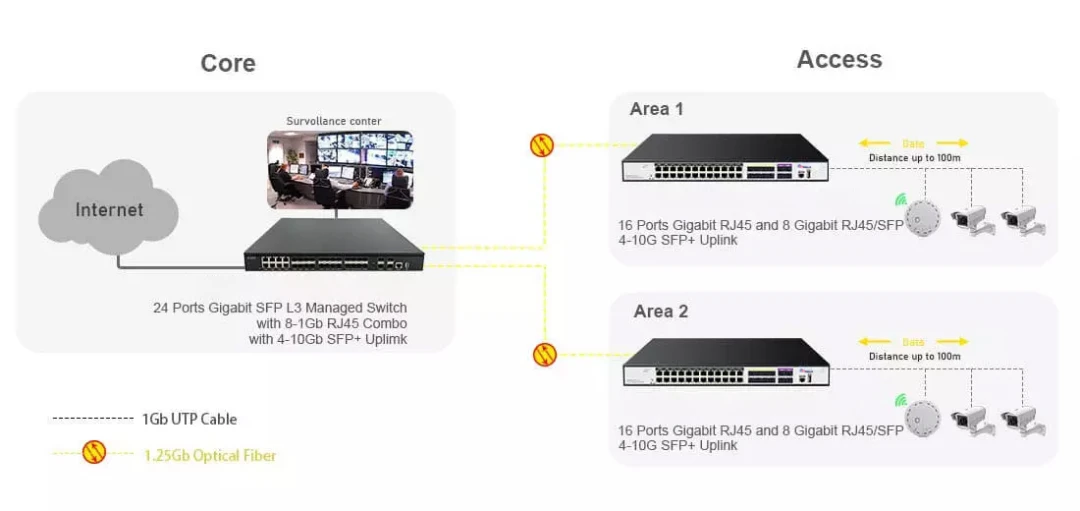

شبکه‌های نظارت تصویری و صوتی: دوربین‌های تحت شبکه و سرویس‌های ویدئویی به مدیریت صحیح ترافیک چندپخشی و اولویت‌بندی جریان‌های حساس نیاز دارند. قابلیت‌هایی مانند IGMP Snooping، MVR، Voice VLAN و QoS به کنترل این نوع ترافیک کمک می‌کنند. همچنین لینک‌های ۱۰ گیگابیتی می‌توانند برای انتقال حجم بالای داده میان بخش دسترسی و هسته شبکه مورد استفاده قرار گیرند.

زیرساخت‌های مخابراتی و ارتباطی: پشتیبانی از فیبر نوری، IPv6، OSPF، RIP، VRRP و ERPS باعث می‌شود سوئیچ برای بخش‌هایی از زیرساخت‌های ارتباطی که به مسیریابی، افزونگی و بازیابی سریع لینک نیاز دارند، گزینه مناسبی باشد. قابلیت ERPS با زمان بازیابی کمتر از ۵۰ میلی‌ثانیه می‌تواند در طراحی شبکه‌های دارای مسیرهای حلقه‌ای کاربرد داشته باشد.

شبکه‌های دارای الزامات امنیتی: در محیط‌هایی که کنترل هویت کاربران و محدودسازی دسترسی اهمیت دارد، امکاناتی مانند 802.1X، RADIUS، TACACS+، ACL، قفل MAC و Dynamic ARP Inspection ابزارهای لازم برای اعمال سیاست‌های امنیتی را فراهم می‌کنند. قابلیت‌های حفاظت در برابر حملات DoS و کنترل طوفان نیز به کاهش تأثیر ترافیک مخرب یا غیرعادی بر عملکرد شبکه کمک می‌کنند.

شبکه‌های پرظرفیت با نیاز به توسعه آینده: وجود پورت‌های SFP+ با پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه باعث می‌شود این سوئیچ تنها برای نیازهای فعلی شبکه محدود نباشد. سازمان می‌تواند از پورت‌های گیگابیتی برای تجهیزات فعلی و از لینک‌های پرسرعت برای ارتباط با هسته شبکه یا سرورها استفاده کند و در آینده بدون تعویض کامل تجهیز، ظرفیت ارتباطی بخش‌های مختلف را افزایش دهد.

 جدول مشخصات فنی سوئیچ شبکه لایه سه

مشخصه فنی	توضیحات
پورت‌های مسی	۱۶ پورت RJ45 با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه
پورت‌های ترکیبی	۸ پورت ترکیبی گیگابیت RJ45 و SFP
پورت‌های فیبر پرسرعت	۴ پورت SFP+ با پشتیبانی از ۱/۲.۵/۱۰ گیگابیت بر ثانیه
ظرفیت سوئیچینگ	۲۵۶ گیگابیت بر ثانیه
نرخ ارسال بسته	۱۱۲ میلیون بسته در ثانیه با اندازه بسته ۶۴ بایت
حافظه بافر	۱۲ مگابایت، با تخصیص اشتراکی پویا میان پورت‌های فعال
جدول آدرس MAC	۱۶ هزار آدرس ۴۸ بیتی
پشتیبانی از فریم بزرگ	حداکثر ۱۲ کیلوبایت
قابلیت‌های مسیریابی لایه ۳	IPv4، IPv6، مسیریابی بین VLAN، RIP v1/v2، OSPF v2، Policy Routing و VRRP
قابلیت‌های افزونگی	STP، RSTP، MSTP و ERPS مطابق G.8032 با بازیابی کمتر از ۵۰ میلی‌ثانیه
تجمیع لینک	۸ گروه LAG با حداکثر ۸ عضو در هر گروه
مدیریت شبکه	کنسول، USB، SNMP v1/v2c/v3، LLDP، RMON و مدیریت HTTPS
قابلیت‌های امنیتی	802.1X، RADIUS، TACACS+، ACL، کنترل MAC، Dynamic ARP Inspection و حفاظت DoS
محدوده دمای کاری	منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد
ابعاد و وزن	۴۴۰ × ۲۹۰ × ۴۴.۵ میلی‌متر، وزن ۳.۲۵ کیلوگرم
مصرف توان	حداکثر ۱۵ وات، مصرف آماده‌به‌کار ۱۱ وات

در زمان خرید سوئیچ شبکه مدیریتی لایه ۳، صرفاً تعداد پورت‌ها یا سرعت اسمی آن‌ها را بررسی نکنید. نوع پورت‌ها، ظرفیت سوئیچینگ، قابلیت‌های مسیریابی، امکانات افزونگی، امنیت، مدیریت ترافیک و امکان توسعه شبکه در آینده از عوامل مهم انتخاب هستند. سوئیچ‌های لایه ۳ علاوه بر قابلیت‌های سوئیچینگ لایه ۲، امکان مسیریابی داخلی و ارتباط میان شبکه‌های مختلف را نیز فراهم می‌کنند و برای شبکه‌های سازمانی و چندبخشی کاربرد بیشتری دارند.

اگر به یک سوئیچ مدیریتی لایه ۳ با پورت‌های گیگابیت، لینک‌های فیبر نوری تا ۱۰ گیگابیت، قابلیت‌های پیشرفته مسیریابی و امکانات کامل امنیت و مدیریت شبکه نیاز دارید، این محصول می‌تواند گزینه مناسبی برای زیرساخت شما باشد. برای بررسی قیمت، موجودی و دریافت مشاوره فنی متناسب با ساختار شبکه، مشخصات پروژه و تعداد تجهیزات خود را با کارشناسان فروش در میان بگذارید.
