معرفی و مشخصات فنی سوئیچ شبکه مدیریتی PoE+ با ۲۴ پورت
این سوئیچ شبکه مدیریتی PoE+ برای شبکههایی طراحی شده است که علاوه بر انتقال داده، به تأمین برق تجهیزات تحت شبکه نیز نیاز دارند. دستگاه دارای ۲۴ پورت RJ45 با سرعتهای ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه است و هر ۲۴ پورت از قابلیت تأمین برق روی شبکه پشتیبانی میکنند. در کنار این پورتها، چهار جفت پورت ترکیبی گیگابیت RJ45 و SFP نیز برای ایجاد انعطاف بیشتر در اتصال تجهیزات و لینکهای فیبر نوری در نظر گرفته شده است. پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at باعث میشود بتوان تجهیزات سازگار با PoE و PoE+ را مستقیماً از طریق کابل شبکه تغذیه کرد. توان خروجی هر پورت در حالت PoE+ حداکثر ۳۰ وات است و مجموع بودجه توان PoE دستگاه به ۳۷۰ وات میرسد. این ظرفیت امکان اتصال همزمان تعداد زیادی دوربین تحت شبکه، تلفن IP، نقاط دسترسی بیسیم و سایر تجهیزات سازگار با PoE را فراهم میکند.
از نظر عملکرد شبکه، دستگاه دارای ظرفیت سوئیچینگ ۱۲۸ گیگابیت بر ثانیه و نرخ ارسال ۴۷.۶۲ میلیون بسته در ثانیه است. حافظه بافر ۱۲ مگابایتی و جدول آدرس MAC با ظرفیت ۱۶ هزار آدرس نیز برای مدیریت ترافیک و تعداد زیادی از تجهیزات شبکه در نظر گرفته شدهاند. پشتیبانی از فریمهای بزرگ تا ۹ کیلوبایت، کنترل طوفان، تجمیع لینک و پروتکلهای STP، RSTP و MSTP نیز به افزایش پایداری و کنترلپذیری شبکه کمک میکنند. این محصول در رده سوئیچهای مدیریتی لایه ۲+ قرار میگیرد و علاوه بر قابلیتهای کامل مدیریت شبکه، از مسیریابی ایستای IPv4 و IPv6 نیز پشتیبانی میکند. امکانات امنیتی، کیفیت خدمات، مدیریت تحت وب امن، SNMP، RADIUS، TACACS+ و ابزارهای عیبیابی نیز آن را برای شبکههای حرفهای و تجاری مناسب میسازند.
ویژگیها و قابلیتهای فنی
ساختار پورتهای این سوئیچ برای شبکههایی طراحی شده که به تعداد زیادی اتصال گیگابیتی و تأمین برق تجهیزات نیاز دارند. ۲۴ پورت RJ45 از سرعتهای ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه پشتیبانی میکنند و قابلیت PoE+ روی آنها فعال است. چهار جفت پورت ترکیبی گیگابیت RJ45 و SFP نیز امکان استفاده از بستر مسی یا فیبر نوری را در بخشهای مربوطه فراهم میکنند. وجود پورت کنسول نیز امکان پیکربندی و مدیریت مستقیم دستگاه را در اختیار مدیر شبکه قرار میدهد.
در بخش تأمین توان، دستگاه از استاندارد IEEE 802.3at PoE+ و استاندارد IEEE 802.3af به صورت سازگار با نسل قبل پشتیبانی میکند. نوع تأمین برق از روش End-span استفاده میکند و برای هر پورت در حالت 802.3af حداکثر ۱۵.۴ وات و در حالت 802.3at حداکثر ۳۰ وات توان ارائه میشود. بودجه توان PoE برابر با ۳۷۰ وات است؛ بنابراین در حالت مصرف ۷ یا ۱۵ وات، امکان تغذیه هر ۲۴ تجهیز وجود دارد و برای تجهیزات با مصرف ۳۰ وات، ظرفیت تغذیه همزمان حداکثر ۱۲ تجهیز اعلام شده است.
از نظر پردازش ترافیک، ظرفیت سوئیچینگ دستگاه ۱۲۸ گیگابیت بر ثانیه و نرخ ارسال بسته ۴۷.۶۲ میلیون بسته در ثانیه با بستههای ۶۴ بایتی است. پردازش بستهها به روش ذخیره و ارسال انجام میشود و حافظه بافر ۱۲ مگابایتی به صورت پویا میان پورتهای در حال استفاده تقسیم میشود. جدول آدرس MAC با ظرفیت ۱۶ هزار آدرس امکان مدیریت تعداد زیادی تجهیزات را فراهم میکند و پشتیبانی از فریمهای تا ۹ کیلوبایت نیز برای انتقال دادههای حجیم کاربرد دارد.
تأخیر انتقال بسته نیز در مسیرهای مختلف مقدار مشخصی دارد. در پورتهای مسی ۱۰۰ مگابیتی، تأخیر برای بستههای ۶۴، ۱۵۱۸ و ۹۲۱۶ بایتی به ترتیب ۸.۳۲۱، ۸.۴۰۱ و ۸.۴۴۹ میکروثانیه اعلام شده است. در اتصال مسی یک گیگابیتی این مقادیر به ۳.۴۳۲، ۳.۵۲۱ و ۳.۶۲۵ میکروثانیه میرسند و تأخیر در اتصال فیبر یک گیگابیتی نیز برای همین اندازه بستهها ۲.۹۷۵، ۳.۱۱۱ و ۳.۱۸۶ میکروثانیه است.
در بخش شبکه مجازی، پشتیبانی از 802.1Q، QinQ، VLAN مبتنی بر IP، MAC و پروتکل، Voice VLAN و VLAN Mapping امکان جداسازی منطقی ترافیک را فراهم میکند. قابلیت کنترل طوفان نیز میتواند ترافیک Broadcast، Multicast و Unknown Unicast را کنترل کند. دستگاه همچنین از LACP، تجمیع لینک دستی و هشت گروه LAG با حداکثر هشت عضو در هر گروه پشتیبانی میکند.
برای جلوگیری از ایجاد حلقه و افزایش پایداری شبکه، STP، RSTP و MSTP در دسترس هستند. پشتیبانی از IGMP Snooping نسخههای ۱، ۲ و ۳، MLD Snooping نسخههای ۱ و ۲، IGMP Querier، MLD Querier و MVR نیز مدیریت ترافیک چندپخشی را بهبود میدهد. این قابلیتها برای شبکههایی که از دوربینهای تحت شبکه، سرویسهای ویدئویی یا جریانهای چندپخشی استفاده میکنند اهمیت دارند.
در لایه ۳، دستگاه از مسیریابی ایستای IPv4 و IPv6 پشتیبانی میکند. این قابلیت امکان ایجاد مسیرهای داخلی میان بخشهای مختلف شبکه را بدون نیاز به تجهیز مسیریابی مستقل در برخی ساختارها فراهم میکند. در نتیجه میتوان از آن در شبکههایی استفاده کرد که علاوه بر قابلیتهای مدیریتی لایه ۲، به عملکردهای پایه مسیریابی نیز نیاز دارند.
بخش امنیتی دستگاه شامل 802.1X، احراز هویت RADIUS و TACACS+، ACL در سطوح لایه ۲، ۳ و ۴، ACL مبتنی بر MAC و TCP/UDP، قفل کردن آدرس MAC، Dynamic ARP Inspection و قابلیتهای مقابله با حملات DoS است. این امکانات به مدیر شبکه اجازه میدهند دسترسی کاربران و تجهیزات را کنترل کرده و سیاستهای امنیتی مشخصی را روی پورتها و ترافیک اعمال کنند.
قابلیتهای QoS نیز برای اولویتبندی و کنترل ترافیک ارائه شدهاند. محدودسازی نرخ ورودی و خروجی، QoS مبتنی بر پورت، DiffServ، 802.1p، DSCP برای IPv4 و IPv6، اولویتبندی بر اساس MAC و IP و TCP/UDP و الگوریتمهای WRR و Strict Priority امکان مدیریت ترافیک حساس را فراهم میکنند.
برای مدیریت و عیبیابی، سوئیچ از SNMP نسخههای ۱، ۲c و ۳، LLDP، RMON، آینهسازی پورت، آینهسازی چندبهیک برای ۲۴ پورت، آزمون کابل، Syslog و مدیریت تحت وب از طریق HTTPS با TLS 1.2 پشتیبانی میکند. انتقال فایل از طریق TFTP و HTTP نیز برای مدیریت فایلهای دستگاه و بهروزرسانی میانافزار در دسترس است.
از نظر فیزیکی، دستگاه دارای ابعاد ۴۴۰ × ۲۹۰ × ۴۴.۵ میلیمتر و وزن ۴.۳۵ کیلوگرم است و برای نصب در رک طراحی شده است. دو فن داخلی ثابت برای خنکسازی در نظر گرفته شدهاند. محدوده دمای کاری منفی ۲۰ تا مثبت ۵۰ درجه سانتیگراد و رطوبت نسبی حداکثر ۹۰ درصد بدون میعان است. مصرف توان اعلامشده در حالت آمادهبهکار ۱۵ وات است و در شرایط استفاده از تمامی پورتها با ترافیک خطی و حداکثر توان PoE، مصرف سیستم تا حدود ۴۰۰ وات میرسد.
کاربردهای

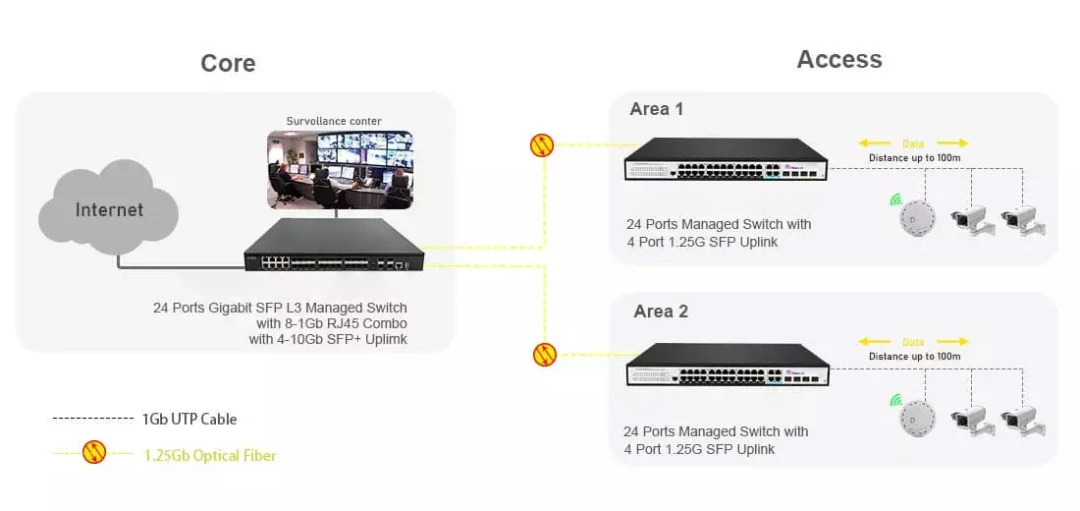

شبکههای دوربین مداربسته تحت شبکه: وجود ۲۴ پورت PoE+ امکان اتصال مستقیم تعداد زیادی دوربین تحت شبکه را بدون نیاز به آداپتور برق جداگانه فراهم میکند. بودجه توان ۳۷۰ وات نیز برای تغذیه تجهیزات مختلف مناسب است. قابلیت IGMP Snooping، QoS و ظرفیت سوئیچینگ ۱۲۸ گیگابیت بر ثانیه به مدیریت بهتر ترافیک ویدئویی در شبکه کمک میکنند.
شبکههای سازمانی و اداری: در سازمانهایی که همزمان رایانهها، تلفنهای تحت شبکه، نقاط دسترسی بیسیم و تجهیزات دیگر استفاده میشوند، این سوئیچ میتواند اتصال و تأمین برق بسیاری از تجهیزات را متمرکز کند. پشتیبانی از VLAN، Voice VLAN، ACL، 802.1X و QoS نیز امکان تفکیک و مدیریت بهتر کاربران و سرویسهای سازمانی را فراهم میکند.
زیرساخت تلفن تحت شبکه: پشتیبانی از PoE و Voice VLAN این سوئیچ را برای شبکههای تلفن IP مناسب میکند. تلفنهای سازگار میتوانند برق و داده را از طریق همان کابل شبکه دریافت کنند و قابلیتهای QoS نیز امکان اولویتبندی ترافیک صوتی را فراهم میکنند تا ترافیکهای غیرضروری تأثیر کمتری بر کیفیت ارتباطات داشته باشند.
شبکه نقاط دسترسی بیسیم: نقاط دسترسی بیسیم سازگار با PoE میتوانند بدون کابل برق مجزا به پورتهای دستگاه متصل شوند. این ویژگی نصب تجهیزات در محلهایی مانند سقف یا نقاط دور از پریز برق را سادهتر میکند. VLAN، QoS و مدیریت مرکزی نیز امکان تفکیک و کنترل ترافیک شبکه بیسیم را فراهم میکنند.
شبکههای تجاری و فروشگاهی: در فروشگاهها، مراکز تجاری و مجموعههای خدماتی میتوان از این سوئیچ برای اتصال همزمان دوربین، تلفن IP، تجهیزات شبکه و نقاط دسترسی استفاده کرد. تأمین برق از طریق شبکه باعث کاهش نیاز به آداپتورهای متعدد میشود و امکانات امنیتی و مدیریت ترافیک نیز کنترل زیرساخت را سادهتر میکنند.
شبکههای چندبخشی با ارتباط فیبر نوری: چهار جفت پورت ترکیبی گیگابیت امکان استفاده از ارتباط مسی یا فیبر نوری را فراهم میکنند. این قابلیت برای مجموعههایی که فاصله میان بخشهای مختلف شبکه زیاد است یا نیاز به جداسازی بخش دسترسی از مسیرهای فیبر دارند، انعطاف بیشتری در طراحی زیرساخت ایجاد میکند.
شبکههای حرفهای با نیاز به مدیریت و امنیت: در شبکههایی که کنترل دسترسی و پایش مداوم اهمیت دارد، قابلیتهایی مانند 802.1X، RADIUS، TACACS+، ACL، Dynamic ARP Inspection، SNMP و Syslog ابزارهای لازم برای مدیریت حرفهای را در اختیار مدیر شبکه قرار میدهند. امکان مدیریت تحت وب امن و عیبیابی کابل نیز نگهداری زیرساخت را آسانتر میکند.
 copy.webp "1780405546_ITT-SW-L2-24GE4S (5) copy.jpg")
جدول مشخصات فنی
| مشخصه فنی | توضیحات |
|---|---|
| تعداد پورتهای شبکه | ۲۴ پورت RJ45 با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه |
| پورتهای ترکیبی | ۴ جفت پورت ترکیبی گیگابیت RJ45 و SFP |
| پشتیبانی از PoE | ۲۴ پورت PoE/PoE+ مطابق IEEE 802.3af و IEEE 802.3at |
| توان خروجی هر پورت | حداکثر ۱۵.۴ وات در PoE و ۳۰ وات در PoE+ |
| بودجه توان PoE | ۳۷۰ وات |
| ظرفیت سوئیچینگ | ۱۲۸ گیگابیت بر ثانیه |
| نرخ ارسال بسته | ۴۷.۶۲ میلیون بسته در ثانیه با بستههای ۶۴ بایتی |
| حافظه بافر | ۱۲ مگابایت با تخصیص اشتراکی پویا |
| جدول آدرس MAC | ۱۶ هزار آدرس ۴۸ بیتی |
| پشتیبانی از فریم بزرگ | حداکثر ۹ کیلوبایت |
| قابلیتهای شبکه مجازی | 802.1Q، QinQ، VLAN مبتنی بر IP، MAC و پروتکل، Voice VLAN و VLAN Mapping |
| افزونگی و پایداری | STP، RSTP، MSTP و LACP |
| مسیریابی | مسیریابی ایستای IPv4 و IPv6 |
| قابلیتهای امنیتی | 802.1X، RADIUS، TACACS+، ACL، کنترل MAC، Dynamic ARP Inspection و حفاظت DoS |
| مدیریت و پایش | SNMP، LLDP، RMON، Syslog، HTTPS، آینهسازی پورت و آزمون کابل |
| ابعاد و وزن | ۴۴۰ × ۲۹۰ × ۴۴.۵ میلیمتر، وزن ۴.۳۵ کیلوگرم |
راهنمای خرید سوئیچ شبکه PoE
هنگام خرید سوئیچ PoE باید علاوه بر تعداد پورتها، توان قابل ارائه به هر پورت و مجموع بودجه توان دستگاه را نیز بررسی کرد. در این مدل، هر ۲۴ پورت RJ45 از PoE و PoE+ پشتیبانی میکنند و توان خروجی هر پورت در حالت PoE+ به حداکثر ۳۰ وات میرسد. بودجه توان ۳۷۰ وات نیز امکان تأمین برق همزمان تجهیزات متعدد را فراهم میکند؛ البته تعداد واقعی تجهیزات قابل تغذیه به میزان مصرف هر دستگاه بستگی دارد. برای انتخاب این سوئیچ باید نوع تجهیزات شبکه نیز مشخص شود. اگر قرار است دوربینهای تحت شبکه، تلفنهای IP یا نقاط دسترسی بیسیم به آن متصل شوند، بررسی سازگاری آنها با استاندارد IEEE 802.3af یا IEEE 802.3at اهمیت دارد. بر اساس مشخصات فنی، امکان تغذیه ۲۴ تجهیز با مصرف ۷ یا ۱۵ وات وجود دارد و برای تجهیزات ۳۰ واتی، ظرفیت تغذیه همزمان ۱۲ دستگاه اعلام شده است.
در شبکههایی که به کنترل و تفکیک ترافیک نیاز دارند، قابلیتهایی مانند VLAN، Voice VLAN، ACL، QoS و 802.1X اهمیت بیشتری پیدا میکنند. همچنین اگر ارتباط بین بخشهای مختلف شبکه از طریق فیبر نوری انجام میشود، وجود پورتهای ترکیبی گیگابیت میتواند انعطاف بیشتری در طراحی زیرساخت ایجاد کند. از نظر توسعه شبکه نیز ظرفیت سوئیچینگ ۱۲۸ گیگابیت بر ثانیه، جدول MAC با ظرفیت ۱۶ هزار آدرس، پشتیبانی از فریمهای ۹ کیلوبایتی و قابلیت تجمیع لینک، امکان استفاده از دستگاه را در شبکههای حرفهای و پرترافیک فراهم میکنند. پیش از خرید بهتر است تعداد تجهیزات، میزان مصرف PoE، نوع کابلکشی، نیاز به فیبر نوری و قابلیتهای مدیریتی موردنیاز شبکه مشخص شوند.
