  • مبدل صنعتی سریال RS232 به 4 پورت RS485
مبدل صنعتی سریال RS232 به 4 پورت RS485
مبدل صنعتی سریال RS232 به 4 پورت RS485
مبدل صنعتی سریال RS232 به 4 پورت RS485

مبدل صنعتی سریال RS232 به 4 پورت RS485

پارت نامبر:

itt-sr2970

برند: iTTelecom
دسته‌بندی:
مبدل سریال،کنترلر ریموت I/O،
.PDF
فایل دیتاشیت
گارانتی سرویس:
آی تی تلکام
ارسال توسط:
آی تی تلکام
موجود در انبار آی تی تلکام
قیمت:
لطفا تماس بگیرید
شماره تماسشماره تماسواتساپواتساپتلگرامتلگرامایمیلایمیل
تعداد:
+
-
مقایسه محصول
افزودن به علاقه‌مندی
  • نقد و بررسی
  • مشخصات فنی و تخصصی
  • نظرات کاربران (۰)

نقد و بررسی مبدل صنعتی سریال RS232 به 4 پورت RS485

دستگاه ITT-SR2970 یک هاب صنعتی ایزولاسیون  RS485  مجهز به 4 پورت بوده که توانایی توسعه به 4 ساب پورت  RS485 به وسیله یک کانال اصلی RS485/232 را دارا می باشد.

این هاب صنعتی و پر کاربرد همچنین امکان تبدیل RS232 به RS485 را نیز دارد.پورت اصلی ZLAN9440 توانایی تفکیک دو اینترفیس RS485 و RS232 را به طور همزمان دارد.همچنین ساب پورت ها امکان افزایش به 4 کانال از اینترفیس RS485 را خواهند داشت.

نگاهی به sr2970 Isolation RS485 HUB برند It Telecom

اصولا ما دنیای شبکه ها را غالبا با کابل های شبکه زوج سیم مسی یا کابل های فیبر نوری میشناسیم و از این رو بسیاری از لوازم وسایل داخل شبکه را محدود به لوازمی می دانیم که بر اساس این نوع پورت ها کار می کنند. اما دنیای شبکه پورت هایی در انواع مختلف دارد که هر کدام نوع استفاده خاصی دارند. به طور مثال می توان به انواع انتقال های موازی و سریال اشاره کرد. معمولا دوربین های مداربسته جزو دسته از وسایل هستند که ارتباط خودشان در شبکه را بر اساس پورت های سریال معروف RS485 برقرار می کنند. اما از طرف دیگر دریافت کننده تصاویر معمولا بر اساس پورت های معروف سریال RS232  کار می کنند. RS232  همان پورتی است که مانیتور و کیس کامپیوتر به واسطه آن با یک دیگر ارتباط برقرار می کنند. بنابراین در این بین اتفاقی که رخ می دهد این است که باید رابطی برای تبدیل اطلاعات سریال به سریال وجود داشته باشد که sr2970 Isolation RS485 HUB این وظیفه را بر عهده می گیرد.

به طور کلی sr2970 Isolation RS485 HUB توانایی انتقال اطلاعات میان پورت های RS485  و تبدیل آن ها به RS232  را دارد. از نظر هوشمندی sr2970 Isolation RS485 HUB را در رده HUB قرار می دهند. یعنی هیچگونه مدیریتی در سطح شبکه ندارد و تنها وظیفه برقراری ارتباطات میان پورت های مختلف را دارد. به طور کلی sr2970 Isolation RS485 HUB از 4 پورت که یکی از آن ها را RS232  تشکیل می دهد، ساخته شده است. مسئله مهم این است که چه در پورت RS485  و چه در پورت RS232  فصله نسبتا طولانی می توان در نظر داشت. به طور کلی اگر بخواهیم بگوییم شما تنها می توانید برای انتقال تصاویر به واسطه sr2970 Isolation RS485 HUB به مسافتی نزدیک به یک کیلومتر حساب کنیم.



دیگر مشخصات sr2970 Isolation RS485 HUB



دیگر مشخصات sr2970 Isolation RS485 HUB

از مشخصات مهم sr2970 Isolation RS485 HUB این است که انتقال اطلاعات در این دستگاه به صورت half-duplex transparent transmission است. این نوع انتقال به این معنی است که انتقال اطلاعات همیشه باید از یک سمت صورت بگیرد. یعنی به طور مثال وقتی شما در حال ارسال اطلاعات هستید، طرف مقابل شما نمی تواند همزمان پاسخ شما را بدهد. بعد از اتمام ارسال اطلاعات شما کانال برای ارسال طرف مقابل باز می شود. این گونه ارسال چیزی شبیه به ارسال بی سیم است. بنابراین به طور کلی در نظر داشته باشید که در sr2970 Isolation RS485 HUB به صورت half-duplex transparent transmission است.

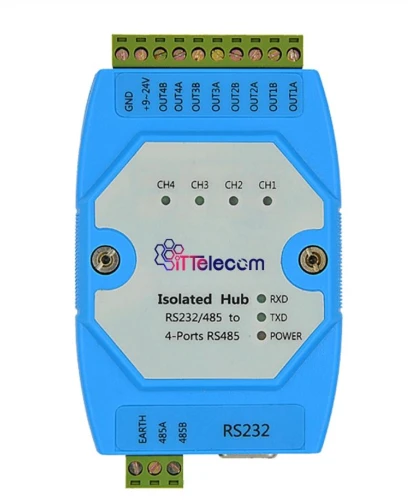

از نظر ظاهری نیز اگر به sr2970 Isolation RS485 HUB دقت کنیم داستان ارسال یک طرفه که در بالاتر گفتیم نیز به خوبی مشخص است. روی بدنه sr2970 Isolation RS485 HUB ال ای دی هایی تعبیه شده است که به خوبی نحوه ارسال و دریافت اطلاعات را از فرستنده و گیرنده نشان می دهد و به خوبی مشخص می کند که هم اکنون کدام بخش از کانال در حال فعالیت می باشد.

توجه داشته باشید تبدیل از RS485  به Rs232 می تواند به صورت برعکس نیز اتفاق بیفتد و شما از یک ورودی اطلاعات به صورت RS232  با پورت DB9 می توانید یک تا چند خروجی اطلاعات RS485 داشته باشید.

از نظر ظاهری نیز این دستگاه به رنگی آبی آسمانی است که وزن مسلما کمی دارد و احتمالا از چند صد گرم بیشتر نخواهد شد. اندازه آن نیز بسیار کوچک و در حد 12 در 7 سانتی متر می باشد. از طرف دیگر sr2970 Isolation RS485 HUB تحمل فیزیکی بالایی دارد و می تواند دمای بین منفی 45 درجه سلسیوس تا مثبت 85 درجه سلسیوس را به خوبی تحمل کند و عملا خیال شما می تواند از این بابت کاملا راحت باشد.

مشخصات فنی مبدل صنعتی سریال RS232 به 4 پورت RS485

isolation 1 RS232/485 to 4 channels RS485 hub.
effectively isolating the interference for slave port RS485 each other, slave port RS485 and main port RS485.
RS485 main port and from slave port support 256 slave stations, super signal amplification capability
can implement relay, extension and isolation of RS485 network.
wide voltage input, support guide installation.
