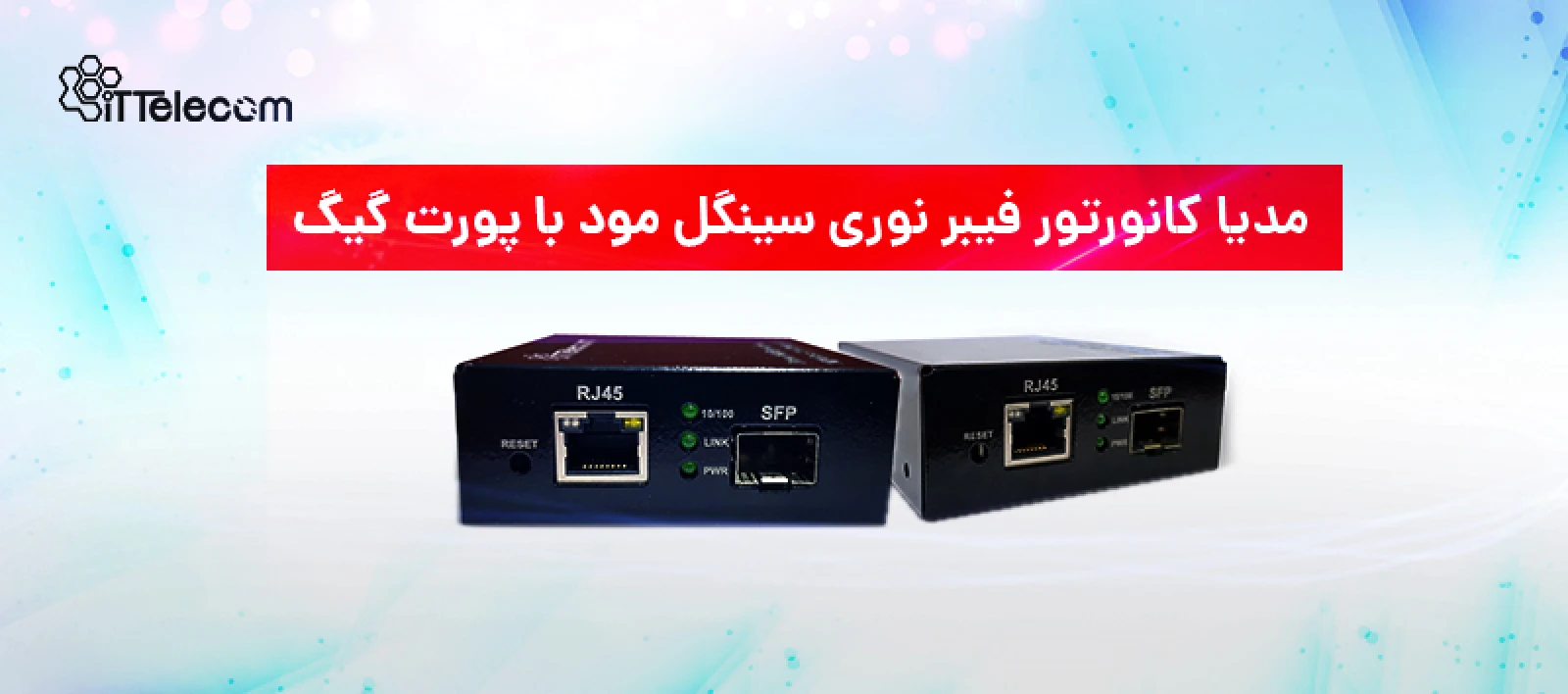

مدیا کانورتور فیبر نوری سینگل مود با پورت گیگ

مدیا کانورتور فیبر، یک دستگاه انتقال بین رسانه ای می باشد که دو نوع رسانه متفاوت را به هم متصل می کند. این دستگاه سیگنال الکتریکی مورد استفاده در شبکه کابل کشی مسی را، به امواج نوری که در شبکه کابل فیبر نوری استفاده می شوند و بالعکس، تبدیل می کند.

استفاده از مدیا کانورتور فیبر، یک راه حل مقرون به صرفه برای غلبه بر محدودیت پهنای باند و فاصله کابل شبکه سنتی محسوب می شود. مدیا کانورتور با استفاده از فیبر و ادغام تجهیزات جدید در زیرساخت های کابل کشی مسی، پهنای باند و فاصله انتقال شبکه محلی (LAN) را، به طرز چشمگیری افزایش می دهد. برای درک بهتر این موضوع، در این مقاله به بررسی کامل مدیا کانورتور فیبر می پردازیم.

 استفاده از مدیا کانورتور یک روش ساده برای وارد کردن فیبر به داخل یک LAN ، بدون نیاز به پاره کردن سیم های مسی موجود یا ایجاد تغییر در سوئیچ های مبتنی بر مس، می باشد. علاوه بر این ، نوع دیگری از مدیا کانورتور فیبر نیز وجود دارد که از تبدیل فیبر به فیبر پشتیبانی می کند و اتصال بین دو رسانه دو فیبر و تک فیبر، یا بین دو رسانه فیبر چند حالته و فیبر تک حالته را فراهم می کند. مدیا کانورتر های فیبر به فیبر همچنین یک راه حل مقرون به صرفه برای تبدیل کردن سریع طول موج ها(با تقسیم طول موج های WDM) به یکدیگر از جمله در برنامه‌های پربازدید، می باشند.

انواع مدیا کانورتورهای فیبر:

با توجه به معیارهای مختلف ، مدیا کانورتور های فیبر، به انواع مختلفی طبقه بندی می شوند.

• مدیا کانورتور مدیریت شده و مدیریت نشده:

مدیا کانورتور فیبر مدیریت شده، ویژگی های مختلفی از جمله نظارت بر شبکه ، تشخیص خطا و مدیریت از راه دور را دارا می باشد. این ویژگی مدیا کانورتور به مدیر شبکه کمک می کند تا به راحتی شبکه را کنترل و مدیریت کند. مدیا کانورتور فیبر کنترل نشده هم امکان برقراری ارتباط ساده با سایر دستگاه ها را فراهم می کند، ولی فاقد عملکردهای نظارتی و مدیریتی است که در مدیا کانورتور فیبر مدیریت شده موجود می باشد.

• بستر های نرم افزاری مبتنی بر شاسی مدولار و مستقل:

با توجه به نوع زمینه ، مدیا کانورتور فیبر را می توان به مدیا کانورتور فیبر مستقل یا مدیا کانورتور فیبر مبتنی بر شاسی مدولار، طبقه بندی کرد. مدیا کانورتورهای فیبر مستقل، برای استفاده در مکان هایی که به تعداد زیادی مبدل(یا مبدل های مختلف مبدل)نیاز می باشد تا عمل تبدیل جریان کابل های مسی به امواج نوری با سرعت انجام گیرد، مورد استفاده قرار می گیرند. از مدیا کانورتورهای فیبر مبتنی بر شاسی مدولار هم، در برنامه‌هایی با حجم کاری بالا(که در آن ها ادغام چندین نقطه بین مس و یا فیبر، ضروری می باشد) استفاده می شود.

نحوه استفاده از مدیا کانورتور فیبر در شبکه:

مدیا کانورتورها به دلیل صرفه جویی در هزینه و داشتن انعطاف پذیری بالا در ادغام زیرساخت های مسی در یک سیستم مبتنی بر فیبر ، در طی سال های گذشته، مورد توجه افراد زیادی قرار گرفته اند. از مدیا کانورتورها امروزه به طور گسترده در انواع صنایع و بخش ها برای برقراری ارتباط بین مس و فیبر ، از جمله در مراکز امنیتی ، شرکت های بزرگ و شبکه های دانشگاهی استفاده می شود. اندازه کوچک و مناسب مدیا کانورتور نیز، امکان نصب آسان آن بر روی میز کار ، کمد سیم و مراکز داده را امکان پذیر می سازد و استفاده از آن را راحت می کند.

دو روش رایج دراتصال مدیا کانورتور:

اگرچه محیط استفاده از مدیا کانورتورها ممکن است متفاوت باشد ، اما روش کابل کشی در همه آن ها یکسان است.

نحوه کابل کشی در هنگام استفاده از مدیا کانورتور تک رسانه:

از مدیا کانورتور تک رسانه ای برای اتصال کابل کشی مسی، به دستگاه الیافی استفاده می شود.

نحوه اتصال:

• با استفاده از کابل) UTP Cat5 (، پورت مس سوئیچ B را به مدیا کانورتور فیبر RJ45 متصل کنید.
• یک فرستنده و گیرنده SFP را به شکاف SFP در مدیا کانورتور و ماژول SFP دیگری را به سوئیچ A وصل کنید.
• یک کابل فیبر پچ را، در فرستنده های گیرنده SFP روی مدیا کانورتور و سوئیچ A قرار دهید.

نحوه کابل کشی در هنگام استفاده از مدیا کانورتور جفت رسانه:

معمولاً از یک جفت مدیا کانورتورهای فیبر، برای اتصال دو سیستم کابل کشی مس به یکدیگر، به منظور افزایش فاصله انتقال، استفاده می کنند(این روش رایج ترین نوع استفاده از مدیا کانورتور در یک شبکه می باشد).

مراحل زیر نحوه استفاده از یک جفت مدیا کانورتور با سوئیچ شبکه ، فرستنده و گیرنده ، فیبر و کابل های مسی را نشان می دهد.

• با استفاده از کابل) UTP Cat5 (، پورت مس مبدل فیبرشماره 1 سوئیچ A و RJ45 را، به یکدیگر وصل کنید.
• ماژول SFP را به شکاف SFP مدیا کانورتور فیبر شماره 1 و ماژول SFP دیگری را به شکاف SFP مدیا کانورتور فیبر شماره 2 وصل کنید.
• با استفاده از یک کابل فیبر پچ، فیبر مبدل شماره 1 و فیبر مبدل شماره 2 را به یکدیگر وصل کنید.
• با استفاده از یک کابلUTP، مدیا کانورتور فیبر شماره 2 RJ45 را به مبدل فیبر B وصل کنید.

توجه:

• هنگام قرار دادن فرستنده های گیرنده در پورت های مربوطه، نیازی به خاموش کردن مدیا کانورتور نیست.
• توجه داشته باشید که همیشه قبل از برداشتن فرستنده و گیرنده ، کابل فیبر را از دستگاه خارج کنید.
• قبل از قرار دادن کابل در قسمت انتهایی گیرنده ، فرستنده و گیرنده را روی مدیاکانورتر فیبر نوری نصب کنید.

نکات استفاده از مدیا کانورتور در شبکه:

ایجاد اتصال بین مدیا کانورتورها و شبکه خیلی ساده می باشد، اما باید هنگام اتصال آن ها، به موارد زیر توجه نمایید:

• برای نصب مدیا کانورتور بهتر است مکانی امن و مسطح انتخاب کنید.
• به منظور عملکرد بهترمدیا کانورتور، آن را در مکانی با فضای کافی نصب نمایید.
• طول موج گیرنده ها در هر دو مدیا کانورتور باید متناسب با یکدیگر باشد، یعنی اگر یک گیرنده دارای طول موج طول1310nm / 850nm باشد ، طول موج گیرنده دیگر نیز، باید به همین اندازه تنظیم گردد.   علاوه بر این ، میزان داده گیرنده ها و مدیا کانورتورها باید یکسان باشد.
• نوع گیرنده ها در هرمدیا کانورتور باید یکسان باشد.
• سطح انتهایی کابل فیبر وصل کننده، باید با درگاه مدیا کانورتور مطابقت داشته باشد. (به طور کلی ، کابل های پچ فیبر SC برای اتصال مدیا کانورتورها به پورت های SC استفاده می شوند ، در حالی که کابل های پچ فیبر LC ، برای اتصال به پورت های SFP / SFP +  مورد استفاده قرار می گیرند)
• بررسی کنید که آیا مدیا کانورتور از انتقال دو طرفه یا نیمه دو طرفه پشتیبانی می کند یا خیر.
• دمای کار باید در محدوده تعین شده، ثابت نگه داشته شود، در غیر این صورت مدیا کانورتورکار نمی کند.

وقتی اتصالات مدیا کانورتور پس از نصب و تنظیم آن در شبکه، به خوبی کار نکند، باید به بررسی ایرادات احتمالی به وجود آمده در آن بپردازیم.

برخی از عیب های احتمالی مدیا کانورتور و راه حل های برطرف کردن آن ها:

. POWER LED در مدیا کانورتر فیبر نوری  خاموش باشد و برق دریافت نکند:

راه حل ها:

•  بررسی کنید که سیم برق به طور ایمن به منبع تغذیه و اتصال DC در صفحه پشتی مدیا کامورتور، متصل شده باشد.
• با اتصال دستگاه دیگری به سیم برق، از وجود جریان برق در سیم برق، اطمینان حاصل نمایید.
• سعی کنید از آداپتور برق دیگری(مشابه همان نوع از آداپتور که در زمان خرید همراه مدیا کانورتور وجود داشت)، استفاده کنید.
• بررسی کنید که میزان ولتاژ منبع تغذیه، در حد نیاز دستگاه مدیا کانورتور شما باشد.

LED SYS در مدیاکانورتر فیبر نوری خاموش است:

راه حل ها:

• احتمالا یک بخش از  component داخلی دستگاه آسیب دیده است یا به درستی کار نمی کند. واحد چرخه برق را بررسی کنید. اگر چرخه برق به درستی کار نکرد ، برای کمک با واحد پشتیبانی تماس بگیرید.

LED SYS موجود در مدیا کانورتور به آرامی چشمک  بزند:

راه حل ها:

• واحد چرخه برق را بررسی کنید. اگر این کار جواب داد، باید ماژول SFP را حذف و دوباره نصب کنید یا ماژول SFP دیگری را جایگزین آن نمایید.

عملکرد شبکه بین پورت جفت پیچ خورده در مدیا کانورتور و گره انتهایی کند باشد:

راه حل ها:

• ممکن است بین پورت و گره انتهایی، عدم تطابق حالت دو طرفه وجود داشته باشد. این حالت وقتی رخ می دهد که یک پورت جفت پیچ خورده، به دستگاهی با حالت دوبلکس ثابت متصل شود. اگر مشکل ایجاد شده به این دلیل باشد، حالت دوبلکس پورت را در گره انتهایی یا مدیا کانورتور تنظیم کنید تا هر دو پورت از حالت دوبلکس یکسان استفاده کنند.

قطع شدن ارتباط بین دستگاه های متصل به مدیا کانورتر:

راه حل ها:

• بررسی کنید که کابل های فیبر نوری متصل به انتهای TX و RX را، در جای صحیح خود جایگذاری کرده باشید.
• از اتصال صحیح پورت RJ45 به دستگاه ها، اطمینان حاصل نمایید(به روش اتصال کابل های مستقیم و کراس اوور توجه کنید).

وقتی مدیاکانورتر فیبر نوری برای شبکه اعمال می شود، کل پیوند شبکه نمی تواند به طور مداوم ارتباط برقرار کند:

راه حل ها:

• میرایی پیوند فیبر ممکن است خیلی زیاد شده باشد. در چنین مواقعی، از یک متر سنج نوری استفاده کنید تا توان نوری را در انتهای گیرنده اندازه گیری نمایید. اگر توان نوری بیش از محدوده حساسیت طبیعی دستگاه باشد ، امکان دارد قدرت ایجاد ارتباط دستگاه کاهش یابد.( این امر می تواند به دلیل اتصال کابل فیبر خراب به وجود آمده باشد.)

اتصال بین مدیا کانورتور و سوئیچ شبکه به خوبی بر قرار نمی شود:

• مدیا کانورتور را به کامپیوتر وصل کنید. اگر مدیا کانورتور بعد از اتصال به کامپیوتر به خوبی کار کند، این امر به این معنی است که اشکال از سوئیچ شبکه می باشد.
• دو انتهای مدیا کانورتور را مستقیماً به رایانه وصل کنید، اگر PING در هر دو انتها مشکلی نداشته باشد، در این صورت یک فایل با حجم زیاد(در حدود100مگابایت) را از یک انتها به انتهای دیگر منتقل کنید و سرعت انتقال فایل را اندازی گیری کنید. اگر سرعت بسیار کند بود(بیش از 15 دقیقه برای انتقال فایل با حجم کمتر از200مگابایت)، ایراد از دستگاه مدیا کانورتور می باشد.

ویژگی های مدیا کانورتور:

• مدیا کانورتور، اتصال اترنت گیگابایتی بر روی فیبر SC چند حالته را گسترش می دهد.
• پهنای باندی در حدود 20 کیلومتر (12 مایل) را ایجاد می کند.
•  از Auto MDI / MDIX پشتیبانی می کند.
• از VLANS مبتنی بر پورت و دارای برچسب 802.1Q ، پشتیبانی می کند.
