انواع ماژول sfp که باید بشناسید
- آیا با انواع ماژول sfp آشنایی دارید؟
- آیا می‌دانید چه نوع ماژول SFP برای شبکه شما مورد نیاز است؟
ترانسیور فیبر نوری sfp نیز مانند دیگر مولفه‌های استفاده شده در شبکه به تبع فاکتورهای مختلف تأثیرگذار در شبکه به انواع مختلفی تقسیم بندی می‌شود.
سایت آی تی تلکام قصد دارد در این نوشتار شما را با انواع ماژول فیبر نوری آشنا کند.
اینترنت گیگابیت از سال 1999 مورد استفاده واقع شد و به خاطر سرعت بسیار قابل توجه‌اش به تدریج جای اینترنت پر سرعت شبکه‌های محلی سیمی را گرفت. برای اتصال ابزارهای پشتیبانی کننده از اینترنت گیگ، از سخت افزار انتقالی استفاده می‌شود که دارای SFP است.
به ماژول SFP، مبدل رابط گیگابیت یا mini-GBIC نیز می‌گویند. زیرا از نظر اندازه کوچک‌تر است و جای ماژول GBIC را در اکثر کاربست‌های 1 Gb گرفته است.
استاندارد اولیه سخت افزار شبکه گیگ یک سال قبل از استفاده از آن ایجاد شد. این استاندارد IEEE802.3z (1000BASE-X) است، که مستلزم فیبر نوری است.
دیگر ترانسیورهای SFP استاندارد شبکه گیگ یا ترانسیورهای SFP گیگ غیر استانداردی که به صورت صنعتی پذیرفته شده‌اند، در سال‌های گذشته به صورت پی در پی معرفی شده‌اند.
انواع ماژول SFP گیگ
ترنسیور SFP را می‌توان به انواع مختلفی ذیل استاندارد شبکه گیگ و استانداردهای پذیرفته شده صنعتی دسته بندی کرد، از جمله
- 1000BASE-T،
- 1000BASE-TX،
- 1000BASE-SX،
- 1000BASE-LX،
- 1000BASE-LX10،
- 1000BASE-BX10،
- 1000BASE-LX/LH،
- 1000BASE-EX
- و 1000BASE-ZX.
ترانسیور SFP روی کابل مسی: 1000BASE-T در مقابل 1000BASE-TX
ترانسیور 1000BASE-T (IEEE 802.3ab) یک ماژول SFP مسی ۱ گیگ است که اینترنت گیگ را روی زوج سیم منتقل می‌کند. این ماژول‌ها، اینترنت گیگ را به یک تکنولوژي دسکتاپ تبدیل کرده‌اند، چرا که کاربران می‌توانند از زیرساخت‌های کابل کشی مسی موجودشان استفاده کنند. 1000BASE-TX (TIA/EIA-854)، یک نسخه SFP مسی مشابه است که تنها از دو جفت سیم استفاده می‌کند.
|
مشخصات
|
1000BASE-T
|
1000BASE-TX
|
| استاندارد | IEEE 802.3ab | TIA/EIA-854 |
| نرخ داده مشخص شده | 1000Mbps | 1000Mbps |
| مدیوم یا واسط | کابل کشی زوج سیم (Cat5 یا سطح بالاتر) استفاده از ۴ زوج دوسویه، که هر یک از این زوج‌ها از نرخ داده 250Mbps پشتیبانی می‌کند | کابل کشی زوج سیم (cat 6 یا سطح بالاتر)، استفاده از دو زوج یک سویه (یک زوج انتقال، یک دریافت)، که هر یک از این زوج‌ها از یک نرخ داده 500Mbps پشتیبانی می‌کند |
| فاصله تعیین شده | 100 m (330 ft) | 100 m (330 ft) |
| رابط | RJ45 | RJ45 |
| نرخ سمبل | ماژولاسیون چهاربُعدی نوسان پالس پنج سطحی (4D-PAM5, 6dB coding) | رابط Ten-Bit (TBI, 8dB/10dB coding) |
اگرچه 1000BASE-TX برای انتقال به سیم‌های کمتری نیاز دارد، ولی 1000BASE-T هنوز هم به صورت گسترده‌ای استفاده می‌شود. دلایل احتمالی که برای این کاربری وجود دارد عبارت است از این که کابل cat6 گران‌تر است و 1000BASE-T ارزان‌تر شده است. 1000BASE-T و 1000BASE-TX عموما در سوئيچ‌ها بدون یک لایه فیزیکی دوگانه (PHY) قابل تعامل نیستند چرا که از رویکردهای کدگزاری مختلف استفاده می‌کنند.
ترانسیورهای SFP روی کابل فیبر نوری
ترانسیورهای SFP که روی فیبر نوری کار می‌کنند از استاندارد 1000BASE-SX، 1000BASE-LX و 1000BASE-LX10 و موارد پذیرفته شده صنعتی ولی غیراستاندارد 1000BASE-LX/LH، 1000BASE-LH، 1000BASE-EX و 1000BASE-ZX تشکیل شده‌اند.
|
نسخه SFP
|
مدیوم
|
رابط
|
طول موج
|
حداکثر فاصله
|
نکته
|
| 1000BASE-SX | MMF | LC duplex | 850 nm | FDDI (~ 220 m), OM1 (~ 275 m), OM2 (~ 550 m) | |
| 1000BASE-LX | MMF/ SMF | LC duplex | 1310 nm | MMF (~ 550 m), SMF (~ 5 km) | |
| 1000BASE-LX10 | SMF | LC duplex | 1310 nm | ~10km | |
| 1000BASE-LX/LH | MMF/ SMF | LC duplex | 1300 nm/1310 nm | MMF (~ 550 m), SMF (~ 20 km) | در زمان استفاده همراه با MMF به کابل پچ مود نیاز است (تنها FDDI، OM1 و OM2، را نمی‌توان با سطح بالاتر MMF استفاده کرد) |
| 1000BASE-LH | SMF | LC duplex | 1310 nm/1550 nm | ~ 100 km | |
| 1000BASE-EX | SMF | LC duplex | 1310 nm/1550 nm | ~ 40 km | |
| 1000BASE-ZX | SMF | LC duplex | 1550 nm | ~ 70 km |
مخفف فیبرها به صورت زیر میباشد:
SMF : فیبر سینگل مود
MMF : فیبر مالتی مود
نسخه‌های غیراستاندارد ترانسیور SFP توسط فروشندگان ترانسیورها ایجاد شدند تا الزامات انتقال گیگابیت را در کاربست‌های مختلف برآورده سازند. تمام آن‌ها با توافق‌نامه MSA سازگار هستند تا قابلیت همکاری بین الزامات مختلف را برآورده کنند. به عنوان مثال پیش از انتشار استاندارد 1000BASE-LX10، از نسخه‌های غیراستاندارد 1000BASE-LX/LH و 1000BASE-LH استفاده می‌شد.
انواع ماژول SFP بر مبنای انواع مختلف فیبر
ترانسیورهای SFP که روی فیبر نوری کار می‌کنند را می‌توان بسته به انواع فیبر به دسته‌های مختلفی تقسیم بندی کرد.
- ماژول SFP سینگل مود و
- ماژول SFP مالتی مود،
- همچنین ماژول سیمپلکس و ماژول دوپلکس وجود دارد.
ماژول SFP سینگل مود و مالتی مود
بسته به انواع فیبر نوری که ماژول‌ها با آن کار می‌کنند می‌توان ماژول SFP را به دو دسته تقسیم بندی کرد: ماژول سینگل مود که با فیبر سینگل مود کار می‌کند و ماژول مالتی مود که با فیبر مالتی مود کار می‌کند. در ادامه به تفاوت این دو نوع ماژول SFP می‌پردازیم:
|
مشخصات
|
ماژول مالتی مود
|
ماژول سینگل مود
|
| انواع فیبر نوری | مالتی مود با کور 62.5/125µm یا 50/125µm | فیبر سینگل مود با کور 9/125µm |
| طول موج | اصولا 850 nm و 1300 nm | اصولا 1310 nm و 1550 nm |

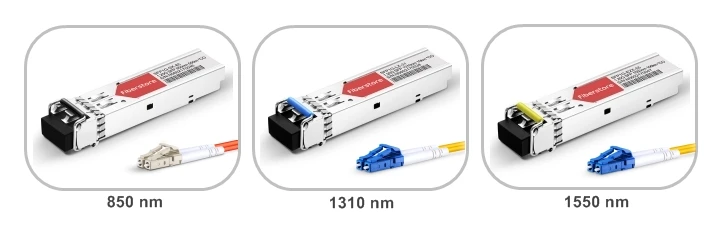

| رنگ‌های کدگذاری | گیره سیاه رنگ | گیره آبی رنگ برای ماژول 1310 nm، و گیره زرد رنگ برای ماژول 1550 nm |
| رنگ غلاف کابل فیبر نوری | غلاف نارنجی برای کابل‌های OM1 & OM2 | غلاف زرد برای فیبر سینگل مود |
| فاصله انتقال | انتفال در فواصل کوتاه مثلا 100 متر و 500 متر | انتقال در فواصل طولانی مثلا 2 کیلومتر، 10 کیلومتر، 20 کیلومتر، 40 کیلومتر، 80 کیلومتر، 100 کیلومتر و 120 کیلومتر |
| قیمت | ارزان‌تر از ماژول SFP فیبر سینگل مود | گران‌تر از ماژول SFP فیبر مالتی مود |

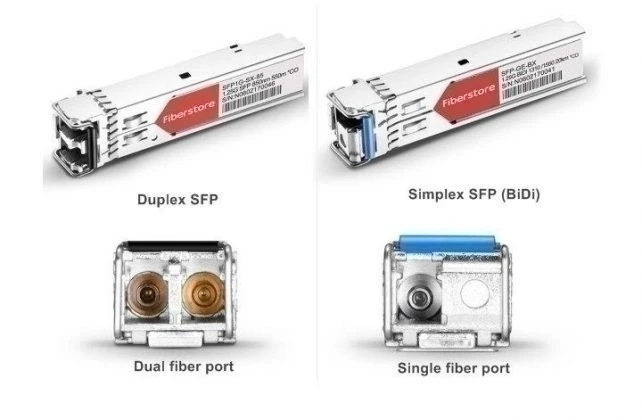

ماژول SFP سیمپلکس و دوپلکس
غیر از مواردی که در بالا اشاره شد، ترانسیورهای SFP وجود دارند که از فیبر dual برای انتقال دوپلکس استفاده می‌کنند (یک فیبر به صورت جداگانه انتقال مي‌دهد و یک فیبر نیز به صورت جداگانه دریافت می‌کند)، ترانسیورهای SFP وجود دارند که تنها از یک فیبر سینگل برای انتقال استفاده می‌کنند. به ماژول‌هایی که از فیبر سینگل استفاده می‌کنند ماژول SFP سیمپلکس، یا SFP دوسویه یا BIDI می‌گویند، که به دی‌پلکسر / کوپلرهای WDM مجهز هستند.
پراستفاده‌ترین طول موج در BiDi SFP عبارت است از
1310nm/1550nm، 1310nm/1490nm و 1510nm/1590nm.
در زمان استفاده از طول موج‌های متفاوت، فواصل انتقال از 10 کیلومتر تا 160 کیلومتر متغیر است. این‌که از ماژول SFP سیمپلکس استفاده کنید یا دوپلکس را می‌توانید از محل قرارگیری ماژول روی سوئیچ یا مدیاکانورتر تشخیص دهید.تمامی انواع ماژول sfp را باید به صورت جفتی استفاده کرد. ماژول SFP دوپلکس در هر دو سوی یک ارتباط باید دارای طول موج یکسانی باشند.
به عنوان مثال، دو ماژول 850nm یا دو ماژول 1310nm. با این حال، برای ماژول‌های سیمپلکس/BiDi باید از دو ماژول SFP با طول موج‌های مخالف یکدیگر استفاده کنیم.
امیدواریم از مطلب انواع ماژول sfp استفاده لازم را برده باشید.
