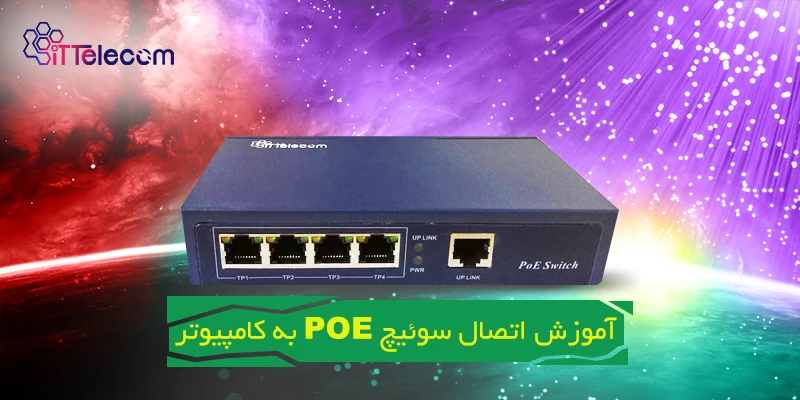

آموزش اتصال سوئیچ POE به کامپیوتر

آیا در مورد Power Over Ethernet کنجکاو هستید اما نمی‌دانید که از کجا شروع کنید؟ در عصر اطلاعات، دستگاه های مجهز به سیستم که نقش واحدی در زندگی ما دارند، مانند یخچال، تلویزیون یا رایانه شما، اکنون به دلیل قدرت شبکه ها می توانند کارهای بیشتری نسبت به گذشته انجام دهند.

اختراع شبکه های بی سیم به ما امکان انتقال اطلاعات بدون استفاده از کابل را می دهد. با این حال، در مورد برق نمی توان همین حرف را زد. این می تواند یک مبارزه واقعی برای یافتن راه حلی برای تأمین برق دستگاهی باشد که در مکان های دشوار و سخت برای دسترسی، قرار دارند. بعلاوه می تواند منجر به ایجاد خرابی کابل در هنگام توسعه کابل، در مسافت های طولانی شود. فناوری POE امکان تغذیه این دستگاه های سخت را فراهم می کند، ضمن اینکه اتصال شبکه را نیز به آنها عرضه می دارد.

Power Over Ethernet چیست؟

POE یا Power over Ethernet فناوری است که اجازه می‌دهد هم برق و هم داده‌ها به صورت همزمان از طریق یک کابل اترنت منتقل شوند. این امر نیاز به کابل‌های برق مجزا و منابع تغذیه دستگاه‌هایی مانند: دوربین‌های IP تحت شبکه، اکسس پوینت‌ها و تلفن‌های VoIP را از بین می‌برد و نصب و مدیریت را آسان‌تر و مقرون به صرفه‌تر می‌کند.

انواع برق POE

در حال حاضر 4 نوع PoE استاندارد وجود دارد: نوع های 1،2،3 و 4. انواع مختلف POE مربوط به میزان نیرویی است که می توانند برای یک دستگاه تأمین کنند. با افزایش تقاضای برق در طول این سالها، فناوری POE مجبور شده است تا برای پاسخگویی به تقاضاها سازگار شود.

نوع 1 (IEEE 802.3af) حداکثر برق پورت: 15.4 وات

برای تلفن های VOIP و دوربین های نظارتی استفاده می شود.

نوع 2 (IEEE 802.3at): حداکثر برق برای پورت: 30 وات

مورد استفاده برای دستگاه هایی مانند دوربین های مدار بسته پیشرفته، اکسس پوینت های بی سیم با 6 آنتن، نمایشگر LCD

نوع 3 (IEEE 802.3bt): حداکثر برق برای پورت: 60 وات

برای دستگاه هایی مانند سیستم های کنفرانس ویدئویی استفاده می شود.

نوع 4 (IEEE 802.3bt): حداکثر برق برای هر پورت: 100 وات

برای دستگاه هایی مانند صفحه های مسطح با مصرف انرژی استفاده می شود.

سوئیچ POE معمولاً در شبکه‌های مختلف مورد استفاده قرار می‌گیرد. خرید سوئیچ POE می‌تواند از نوع سوئیچ‌های POE غیر‌مدیریتی با هزینه کم باشند و یا سوئیچ های POE مدیریتی دارای چندین پورت که در رک نصب شده‌اند باشند. هنگامی که در شبکه های کوچک یا خانگی سوئیچ های POE مورد استفاده قرار بگیرند ممکن است بسیاری از مردم تعجب کنند که آیا می‌توان مستقیماً سوئیچ های POE را به کامپیوتر متصل کرد یا خیر؟ در این مطلب ما آموزش اتصال سوئیچ POE به کامپیوتر را مورد بحث قرار خواهیم داد.

POE وPOE Switch چیست؟

با افزایش تقاضا برای اتصال از طریق دستگاه‌های شبکه مانند تلفن های IP، دوربین‌های IP و اکسس‌ پوینت‌ها، پیچیدگی شبکه، استقرار و همچنین هزینه راه اندازی شبکه بالاتر خواهد رفت. به منظور این‌که این پیچیدگی ها کاهش یابد و کابل کمتری مورد استفاده قرار بگیرد و همچنین سرمایه گذاری برای شبکه کاهش یابد، فناوری POE (Power over Ethernet) در دنیای تجهیزات شبکه توسعه یافته است تا بتواند از طریق فقط یک کابل CAT5/CAT 5e/CAT 6 هم اتصال داده و هم برق را به دستگاه‌ها ارائه دهد.

سوئیچ POE یک سوئیچ شبکه است که دارای انژکتور Power Over Ethernet است، که می‌تواند همزمان برق و داده را از طریق کابل اترنت CAT 5/CAT 5e/ CAT 6 منتقل کند. این از اتصالات سوئیچ POE برای دستگاه‌های مجهز به برق مانند تلفن های VOIP، اکسس پوینت های بی‌سیم و دوربین‌های نظارتی IP را در بخش‌های دشوار مانند سقف‌ها، دیوارها، فضای باز یا هر جایی که پریزهای برق به راحتی در دسترس نیست، برای بخش‌های مختلف آسان می‌کند.

سوئیچ POE معمولاً به روتر شما متصل می‌شود و می‌تواند برای ترکیبی از دستگاه‌های سازگار با POE و غیر POE استفاده شود. زیرا در صورت اتصال دستگاه غیر POE، اکثر سوئیچ‌ها فقط اتصال شبکه را فراهم می‌کنند. اگر دوست دارید دستگاه‌های سازگار با POE و غیر POE شما هم اتصال برق و هم اتصال شبکه شما را دریافت کنند، باید از اسپلیتر POE استفاده کنید.

اسپلیترPOE

اسپلیتر POE دستگاه کوچکی است که برق و داده را از کابل شبکه دارای POE جدا می کند. با استفاده از این دستگاه می توانید قابلیت تغذیه به صورت POE را برای تجهیزات فاقد قابلیت POE اضافه کنید.

پورتRJ 45 در سوئیچPOE

پورت RJ 45 بر روی سوئیچ POE، متداول‌ترین پورتی است که به منظور انتقال داده و برق DC مورد استفاده قرار می‌گیرد. این پورت، دارای سرعت‌های 10 یا 100 یا 1000 مگابیت بر ثانیه است که برای اتصال فقط از طریق کابل های اترنت (CAT 5e/6a/7) پشتیبانی می‌کند. بنابراین سرعت این درگاه محدود به گیگابیت است و مسافت آن محدود به 100 متر می‌باشد.

شارژرPOE

در مواردی که فقط به برق دستگاه خود نیاز دارید، اما نیازی به اتصال به شبکه ندارید، شارژر POE بهترین راه حل است. می‌توانید یک شارژر POE را به کابل اترنت خود متصل کنید و از اتصال شبکه برق گرفته و آن را برای دستگاه خود تأمین نمایید.

POE بهUSB

در مواردی مشاهده شده که دستگاه‌های شما از طریق پورت USB تغذیه می‌شوند. متأسفانه، دستگاه های USB زیادی برای این وضعیت مجهز نیستند، بنابراین ممکن است از آداپتور POE به USB استفاده کنید.

آیا یک کامپیوتر می‌تواند مستقیماً به سوئیچPOE متصل شود؟

همانطور که قبلاً گفته شد، سوئیچ POE معمولاً همان پورت RJ45 کامپیوتر را دارد. بنابراین بسیاری از مردم فکر می‌کنند که می‌توانند سوئیچ‌های POE را مستقیماً به کامپیوتر متصل کرد. اما فراموش نکنید که سوئیچ POE همچنین ممکن است برق را از طریق پورت RJ45 و کابل CAT5/ CAT 5e/CAT ۶ به رایانه منتقل کند. بنابراین آیا می‌توان کامپیوتر را مستقیماً به سوئیچ POE متصل کرد؟ این بستگی زیادی به سوئیچ POE شما دارد:

اگر یک سوئیچ POE دارید که مطابق با 802.3ef (استاندارد POE) یا 802.3at (استاندارد POE Plus) و ادعا نمی‌شود که پسیو است، قطعاً می‌توانید یک اتصال بین سوئیچ POE و کامپیوتر ایجاد کنید. دلیل این امر این است که این نوع سوئیچ POE قابلیت تشخیص POE را دارد که برای جلوگیری از آسیب رسیدن به دستگاه‌های غیر POE طراحی شده است. به عبارت دیگر، وقتی سایر دستگاه‌های شبکه را به سوئیچ POE خود متصل می‌کنید، چه به برق احتیاج داشته باشند و چه به برق احتیاج نداشته باشند با آن‌ها ارتباط برقرار می‌کند. برق تنها در صورت موفقیت از این طریق تزریق خواهد شد. دستگاه‌های اترنت مانند تلفن‌ها و اکسس پوینت‌ها توسط سوئیچ با قابلیت POE شناسایی می‌شوند و برق اضافی را از طریق پورت‌های سوئیچ POE دریافت می‌کنند. در صورتی که کامپیوتر و سایر دستگاه‌های غیر POE با قابلیت POE شناسایی نمی‌شوند و فقط از ویژگی ارتباطات داده پورت استفاده می‌کنند.

محدودیت های تأمین برق از طریق اترنت

POE فناوری است که عمدتاً برای دستگاه های کوچک ایجاد شده است که نزدیک به پریز برق نیستند. در نتیجه، چند محدودیت در POE وجود دارد که ممکن است بخواهید آنها را در نظر بگیرید. برای دستگاه هایی که مقادیر بیشتری برق مصرف می کنند، POE ممکن است قادر به تأمین جریان برق کافی برای تأمین انرژی این دستگاه ها نباشند. نکته دیگر این است که تجهیزات منبع تغذیه POE نمی توانند به تنهایی اتصال شبکه را ایجاد نمایند. اگر زیر ساخت شبکه از قبل فراهم نیست، ابتدا باید کابل های شبکه را نصب کنید.

نتیجه گیری

سوئیچ POE یک دستگاه تخصصی است که چندین پورت اترنت را برای تأمین برق و ارتباطات شبکه در اختیار شما قرار می‌دهد. این سوئیچ‌ها اغلب در شبکه‌های دوربین NVR/IP استفاده می‌شوند. اگر در یک شبکه کوچک یا خانگی از این سوئیچ‌ها استفاده می‌کنید و قصد دارید رایانه‌ای را به آن متصل کنید، بهتر است مطمئن شوید که سوئیچ شما با استانداردهای 802.3af یا 802.3at سازگار است تا مشکلی در اتصال نداشته باشید.
